寧德二次灌漿,中鋁選擇奧泰利廠家

奧泰利牽手中鋁東南銅業(yè)有限公司寧德40萬噸銅冶煉基地項目在福建省寧德市漳灣臨港工業(yè)區(qū)冶金產(chǎn)業(yè)園開工。福建省領導,中鋁公司黨組成員、副總經(jīng)理、中鋁股份總裁敖宏，中鋁公司黨組成員、副總經(jīng)理、中國銅業(yè)董事長劉建平，寧德市委書記廖小軍、市長隋軍出席項目開工現(xiàn)場。奧泰利作為基建材料供應商參加了此次儀式,也與項目負責人對接下面的合作事宜。

中國銅業(yè)相關負責人介紹了項目情況。項目設計單位、總承包單位代表分別作表態(tài)發(fā)言。劉建平宣布中鋁東南銅業(yè)有限公司寧德40萬噸銅冶煉基地項目開工。

下面就針對寧德中鋁項目二次灌漿所需要注意的事項進行分析：

施工速度過快，搶工期使得灌漿料沒有得到好的養(yǎng)護，這些都是造成灌漿料開裂的主要原因。那么如何確保養(yǎng)護措施合理、及時，杜絕灌漿料因拆模過早而受到影響，這些都是需要工程界重視的問題。

目前大多數(shù)施工單位都存在一種這樣的想法，既然用了攪拌站的商品灌漿料，那么所有與灌漿料有關的質(zhì)量問題都由攪拌站來負責。因此，對商品灌漿料的使用經(jīng)常是既不按規(guī)范施工也不按規(guī)范進行養(yǎng)護。這是造成目前商品灌漿料開裂多、投訴多、爭議多的主要因素，嚴重影響了工作質(zhì)量。

其實養(yǎng)護時間對控制商品灌漿料早起收縮的重要性。對不摻減水劑的普通灌漿料而言，早期收縮很小，早期的灑水養(yǎng)護主要是使水泥水化充分，保證灌漿料強度發(fā)展。因此，我國灌漿料結構工程施工質(zhì)量驗收規(guī)范規(guī)定，灌漿料的起始養(yǎng)護時間是澆筑后12h以內(nèi)。

但對摻入高效減水劑的商品灌漿料來說，初凝后8h內(nèi)的的收縮急劇增加，在實際工程中最易出現(xiàn)的版面裂縫也主要出現(xiàn)的板面裂縫也主要出現(xiàn)在灌漿料初凝后幾小時內(nèi)。所以掌握好起始養(yǎng)護時間是控制商品灌漿料早期收縮裂縫的關鍵，如果繼續(xù)按照澆筑后等12h在進行灑水養(yǎng)護，就失去了控制早期收縮裂縫的最佳時間。

據(jù)了解，寧德40萬噸銅冶煉基地項目總投資近50億元，建成投產(chǎn)后，年產(chǎn)值約166億元，可提供約1000個就業(yè)崗位。該項目是中鋁公司和福建省人民政府戰(zhàn)略合作的重點項目之一，同時也是中鋁公司、中國銅業(yè)積極投身“一帶一路”經(jīng)濟建設，大力實施“走出去”戰(zhàn)略，加快沿海布局、做強做大銅板塊的戰(zhàn)略性舉措。項目的開工建設和成功運營，對于企地雙方加快推進轉(zhuǎn)方式、調(diào)結構、促轉(zhuǎn)型，實現(xiàn)優(yōu)勢互補、合作共贏，具有十分重要而深遠的意義。

據(jù)悉，中鋁東南銅業(yè)將遵照中鋁公司黨組“四個講”“五個堅守”等要求，本著對股東、對社會、對生態(tài)環(huán)境、對企業(yè)員工高度負責的態(tài)度，以“投資省、質(zhì)量優(yōu)、速度快、環(huán)境好、盈利強”為工作主思路，以全面精準管理理念統(tǒng)籌推進項目建設，用“弱鳥先飛，滴水穿石”的精神將寧德40萬噸銅冶煉基地項目打造成精品工程、廉潔工程。

據(jù)了解，寧德銅板帶箔項目是福建省與中鋁公司加快沿海產(chǎn)業(yè)布局的重點工程，是實現(xiàn)中鋁公司和福建省企地共贏的重要項目，占地面積350畝。項目建成后，將形成以壓延銅箔和高精度電子銅帶、高端青黃銅帶等為主要產(chǎn)品，年生產(chǎn)能力8.5萬噸的規(guī)模。項目建設預計投資14.7億元，年產(chǎn)值60億元，其產(chǎn)品可廣泛應用于航空、航天等高技術領域，將為寧德市經(jīng)濟社會發(fā)展注入新動力，增添新力量。

項目奠基后，葛紅林一行在寧德市主要領導陪同下，參觀了寧德安波電機集團有限公司和福建亞南集團。據(jù)悉，寧德安波電機集團有限公司是國家高新技術企業(yè)，中國三大鋁殼電機制造商，中國中小電機之都龍頭企業(yè)。福建亞南集團是全球領先的系統(tǒng)電力解決方案供應商。

施工方法一、灌漿施工前應準備攪拌機具、灌漿設備、模板及養(yǎng)護物品。

二次灌漿時，模板與設備底座四周的水平距離宜控制在100mm左右；模板頂部標高應不低于設備底座上表面50mm。

混凝土結構改造加固時，模板支護應留有足夠的灌漿孔及排氣孔，灌漿孔徑不小于50mm，間距不超過1000mm。

水泥基灌漿材料拌和時，應按照產(chǎn)品要求的用水量加水。宜采用機械拌和。拌和時宜先加入2/3的水拌和約3min，然后加入剩余水量拌和直至均勻，拌和地點宜靠近灌漿地點。四、地腳螺栓錨固灌漿：

⑴地腳螺栓成孔時，螺栓孔壁粗糙，應將孔內(nèi)清理干凈，不得有浮灰、油污等雜質(zhì)，灌漿前用水浸泡8～12h，清除孔內(nèi)積炎。

⑵灌漿前應清除地腳螺栓表面的油污和鐵銹。

⑶將拌和好的水泥基灌漿材料灌入螺栓孔內(nèi)時，可根據(jù)需要調(diào)整螺栓的位置。灌漿過程中嚴禁振搗，可適當插搗，灌漿結束后不得再次調(diào)整螺栓。五、設備基礎二次灌漿：

⑴灌漿前，應將與灌漿材料接觸的設備底板和混凝土基礎表面清理干凈，不得有松動的碎石、浮漿、浮灰、油污、蠟質(zhì)等。灌漿前24h，基礎混凝土表面應充分潤濕，灌漿前1h，清除積水。

⑵二次灌漿時，應從一側(cè)進行灌漿，直到從另一側(cè)溢出為止，不得從相對兩側(cè)同時進行灌漿。灌漿開始后，必須連續(xù)進行，并盡可能縮短灌漿時間。

⑶軌道基礎或灌漿距離較長時，視實際工程情況可分段施工，每段長度不應超過5米。如設備底板具有復雜結構，宜采用壓力灌漿。

⑷在灌漿過程中嚴禁振搗，必要時可采用灌漿助推器，助推器沿漿體流動方向的底療推動灌漿材料，嚴禁從灌漿層的中、上部推動。

⑸設備基礎灌漿完畢后，宜在灌漿料初凝后沿底板邊緣向外地人切45°斜角（如圖），如無法進行切邊處理的，應在初凝后用抹刀將灌漿層表面壓光。

混凝土結構改造和加固灌漿：

⑴水泥基灌漿材料接觸的混凝土表面應充分鑿毛。

⑵混凝土結構缺陷修補，應剔除酥松的混凝土并使其露出鋼筋，將修補區(qū)域邊緣切成垂直形狀。

⑶灌漿前應清除所有有碎石、粉塵或其它雜物，并濕潤基層混凝土表面。

⑷將拌和均勻的灌漿料灌入模板中并適當敲擊模板。

⑸灌漿層厚度大于150mm時，應采取相關措施，防止產(chǎn)生溫度裂縫

施工養(yǎng)護措施：

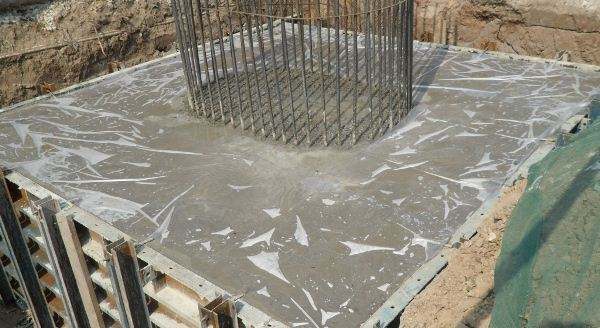

⑴灌漿時，日平均勻溫度不應低于5℃，灌漿完畢后裸露部分應及時噴灑養(yǎng)護劑或覆蓋塑料薄膜，加蓋濕草袋保持濕潤。采用塑料薄膜覆蓋時，水泥基灌漿材料的裸露表面應覆蓋嚴密，保持塑料薄膜內(nèi)有凝結水。灌漿料表面不便澆水時，可噴灑養(yǎng)護劑。

⑵應保持灌漿材料處于濕潤狀態(tài)，養(yǎng)護時間不得少于7d。

⑶當采用快凝快硬型水泥基灌漿材料時,養(yǎng)護措施應根據(jù)產(chǎn)品要求的方法執(zhí)行。

⑷冬季施工，工程對強度增長無特殊要求時，灌漿完畢后裸露部分應及時覆蓋塑料薄膜并加蓋保溫材料。起始養(yǎng)護溫度不應低于5℃。在負溫度條件養(yǎng)護時不得澆水。

⑸拆模后水泥基灌漿材料表面溫度與環(huán)境溫度之差大于20℃時，應采用保溫材料覆蓋養(yǎng)護。  ⑹如環(huán)境溫度低于水泥基灌漿材料要求的最低施工溫度或需要加快強度增長時，可采用人工加熱養(yǎng)護方式；養(yǎng)護措施應符合國家現(xiàn)行標準《建筑工程冬期施工規(guī)程》JGJ104的有關規(guī)定。

我們也要感謝中國鋁業(yè)，兩家公司達成共識，一帶一路上我們奧泰利始終走早前面的，致力于讓建筑更安全是奧泰利的使命。

<<  返回列表
