解析碳纖維布加固是什么原理

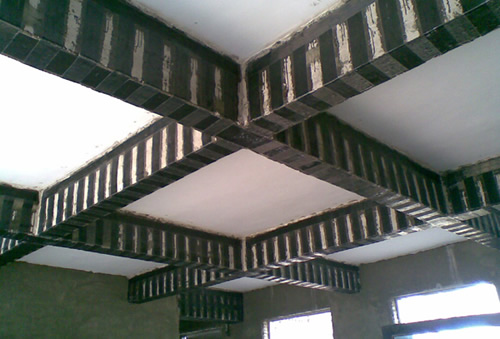

碳纖維布加固在特種建筑加固工程中被廣泛運用，通過使用碳纖維布加固修復混凝土結(jié)構(gòu)技術(shù)方法，結(jié)合膠粘劑將碳纖維布粘貼于混凝土的表面，從而起到了加固補強和抗震加固的好處。因此碳纖維布加固方法被廣泛運用到建筑物的樓板、柱子、梁、墻上的加固施工，甚至會被用于橋梁、隧道等大型工程的加固補強中。

2.1 關(guān)于碳纖維織物的說明a) 特點：1)強度高，在復雜現(xiàn)在能靈活地用于抗彎、抗剪及軸壓加固;2)高強、輕質(zhì)而且厚度小;3 )抗腐、抗堿、抗酸以及耐腐蝕性好;4)擁有優(yōu)質(zhì)的耐久性和特別好的抗疲勞能力;5)張力均勻而且不扭曲變形;6)在不同環(huán)境下皆可施工便捷。b) 材料性能名稱：碳纖維織物名義厚度：0.111/0.167（mm）單位質(zhì)量：200/300（g/m2）彈性模量( Mpa ) 大于等于2.1X105材料性能：抗拉強度( Mpa ) 大于等于 3000斷裂伸長 % 大于等于 1.5

2.2 碳纖維配套樹脂：a)找平膠： 找平膠是雙組分，用于涂刷過底層樹脂的混凝土表面的孔洞抹平，并將待加固構(gòu)件(如梁、墻)的轉(zhuǎn)角部位修補成圓弧。使用方法：按產(chǎn)品配比配制結(jié)構(gòu)膠，對混凝土表面缺陷及轉(zhuǎn)角部位進行找平，針對混凝土表面條件的缺陷程度，適當增減膠的用量。b) 打底膠： 底膠是雙組分、低粘度、高滲透性環(huán)氧類膠粘劑。對混凝土有優(yōu)良的封閉性及粘接力，保證混凝土結(jié)構(gòu)與碳纖維復合體系之間的最大應力傳遞，尤其適合用于強度等級較低、多毛細孔的混凝土基面。使用方法：將底膠與底膠固化劑按配比混合，充分攪拌均勻，放置5-10min熟化，然后用適當工具將配好的底膠刷于混凝土基面上，涂刷底膠前基面應保證干燥、清潔。底膠適合使用溫度為-5℃～40℃，施工溫度較低時在配比范圍內(nèi)可略增加固化劑用量。底膠的用量隨混凝土的疏松程度而變化。疏松的基面，有時可能需涂刷兩遍以上，直至封閉基面。反之，致密的混凝土基面用量較小，高強度、高密度的混凝土基面，甚至可以不用。底膠硬化后方可進行下道工序。c) 面膠： 面膠是雙組分，無溶劑、高強度的環(huán)氧類膠粘劑，對碳纖維材料有良好的浸潤性，面膠浸潤到碳纖維片材中形成的復合材料具有極強的力學性能和優(yōu)良的耐久性能。面膠在保證良好浸潤性能的同時，也具有較好的觸變性能，使垂直面施工流淌性較小。使用方法：根據(jù)施工環(huán)境溫度選用面膠，5℃～40℃選用常規(guī)膠，其配比隨施工環(huán)境溫度變化而略有不同。-5℃～5℃選用冬季特種面膠，使用時兩種組分應充分混合均勻，放置5min左右熟化。即配即用，以保證膠的浸潤性，最重要的是施工工具與方法應保證膠能浸潤到碳纖維片材中，形成的碳纖維復合材料應做到平整、無空鼓，在面膠尚未硬化前應做檢查，及時修復。三、碳纖維工藝3.1 工藝流程.：定位放線→基層處理(砼面層處理)→找平處理→涂刷底層樹脂→粘貼碳纖維片材→涂刷面料→固化養(yǎng)護→竣工驗收3.2 施工方法：a) 定位放線 按設計要求在 部位放線，放線寬度應在粘碳投影面外圍加寬20mm，這樣在用丙酮或酒精擦拭砼面時，便可減少對粘貼面的污染。b) 基層面處理 混凝土粘貼面處理：1)

用電錘將原混凝土面層剔除(如有抹灰層，亦應剔除)，露出原混凝土基層，用角磨機打磨混凝土表面浮漿層，打磨寬度為每邊比片材寬度多1cm～2cm，去除表面水泥灰漿直至露出混凝土堅實層，粗糙程度越大越好。用壓縮空氣除去灰塵，粘貼前用棉絲蘸丙酮或酒精刷拭表面除去浮塵及油污。由于預制板脫離劑等化學物質(zhì)的存在，可能
影響底膠的粘結(jié)性，所以基面打磨必須全面徹底。如清除表面遇有蜂窩麻面，應用修補料將表面修補找平;如原混凝土有裂縫，應進行灌膠或封閉處理。2)

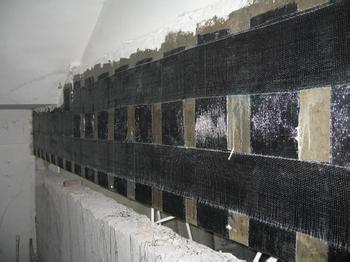

轉(zhuǎn)角處曲面半徑：梁邊、墻角直角處用角磨機進行倒角處理，轉(zhuǎn)角的曲面半徑R不小于20mm以保證碳纖維在轉(zhuǎn)角處的圓滑過渡，并不會損傷碳纖維絲。梁板棱角的處理見下圖所示：3)表面處理完之后，用壓縮空氣機將粉塵完全吹凈。碳纖維布加固方法在建筑加固行業(yè)已經(jīng)是每一個公司常用的加固方法之一，通過廣泛的現(xiàn)場施工實踐證明碳纖維布加固方法確實能不有助增強混凝土構(gòu)件的強度，從而延長建筑物的壽命。通過上面給大家介紹的碳纖維布加固相關(guān)知識，希望能夠?qū)Υ蠹矣兴鶐椭?/span>

<<  返回列表
