橋梁裂縫的危害？怎樣修復(fù)？

橋梁病害表征主要為撓度加大、表面破損、裂縫出現(xiàn)、混凝土碳化，剝蝕及鋼筋銹蝕、結(jié)構(gòu)局部構(gòu)造破壞及人為破壞等。大部分的病害都可以表現(xiàn)集中在裂縫方面，如撓度加大而出現(xiàn)裂縫、表面破損而出現(xiàn)表面裂縫、混凝土碳化造成鋼筋銹蝕而產(chǎn)生的裂縫等等。

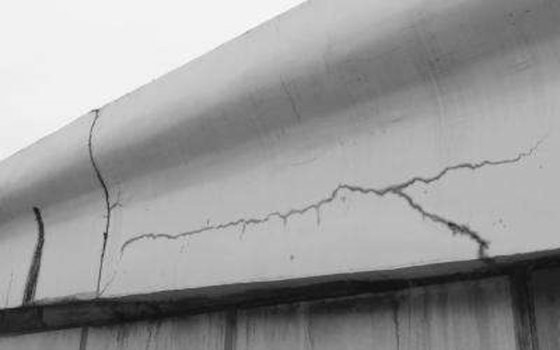

裂縫種類(lèi)
( 1) 塑性裂縫?；炷翝仓箝_(kāi)始凝聚，由流態(tài)變成塑態(tài)，再變成固態(tài)，在塑態(tài)階段產(chǎn)生的裂縫稱(chēng)為塑性裂縫，是一種早期裂縫。它主要是由施工不當(dāng)引起的，如混凝土攪拌時(shí)間過(guò)長(zhǎng)，使混凝土凝固速度加快，造成結(jié)構(gòu)上的微裂縫; 養(yǎng)護(hù)不好，造成現(xiàn)澆混凝土表面水分蒸發(fā)過(guò)快，產(chǎn)生的不規(guī)則的裂縫; 施工時(shí)振搗不充分，或混凝土的析水過(guò)多等。
( 2) 收縮裂縫。混凝土凝固時(shí)由于體積變小發(fā)生收縮而產(chǎn)生收縮裂縫。收縮裂縫主要發(fā)生在混凝土的表面，裂縫細(xì)密，分布均勻，多沿梁、板的長(zhǎng)邊走向。大體積混凝土在平面部位較為多見(jiàn)，側(cè)面也常見(jiàn)，預(yù)制構(gòu)件多發(fā)生在箍筋位置上。高度較大的混凝土梁，一般在腰部產(chǎn)生豎向裂縫，集中于構(gòu)件中部，中間寬兩頭細(xì)，而在底部則沒(méi)有。這主要與配筋的密度相關(guān)，配筋密的地方裂縫少，配筋疏的地方，混凝土無(wú)法承受拉應(yīng)力而開(kāi)裂。另外，含泥量大的混凝土也容易產(chǎn)生收縮裂縫。為了防止這類(lèi)裂縫的發(fā)生，應(yīng)該控制混凝土中水泥用量、水灰比和砂率不能過(guò)大，嚴(yán)格控制砂石含泥量，混凝土應(yīng)振搗密實(shí)，對(duì)板面進(jìn)行抹壓: 同時(shí)要加強(qiáng)混凝上的早期養(yǎng)護(hù)，并適當(dāng)延長(zhǎng)養(yǎng)護(hù)時(shí)間，避免曝曬。
( 3) 拱橋徑向裂縫。截面整體性差: 在拱橋設(shè)計(jì)中，拱圈均按整體的組合截面計(jì)算。但為了便于施工，拱橋( 如雙曲拱橋) 又常采用預(yù)制裝配、化整為零的施工方法，導(dǎo)致截面的整體性較差。
( 4) 腹下箱間間隙處縱向裂縫。該處裂縫產(chǎn)生的原因是在原橋預(yù)制箱體間隙填筑混凝土?xí)r因粗骨料過(guò)大，卡在箱間使產(chǎn)生空洞，施工后再用砂漿抹平，從而使表面有裂縫。拱腹預(yù)制箱體縱向連接處的徑向裂縫產(chǎn)生的原因與此相同。
( 5) 墩臺(tái)帽裂縫。不論在主橋還是引橋的墩臺(tái)帽處，沿橋軸線(xiàn)方向均有一上下貫穿墩帽的裂縫，其他裂紋呈放射性。這種原因主要是由于局部應(yīng)力所致． 因橋面恒載和活載的作用力集中地通過(guò)立柱傳至橋墩，使其周?chē)枕斊渌课划a(chǎn)生拉應(yīng)力。
( 6) 拱腳裂縫。我國(guó)修建的拱橋大多數(shù)為拱腳固結(jié)的無(wú)鉸拱橋，拱腳處承受很大的負(fù)彎矩，是最易破壞的地方。拱腳處一旦出現(xiàn)較大的裂縫，拱肋在兩個(gè)平面內(nèi)的抗彎剛度和抗扭剛度都會(huì)產(chǎn)生很大變化。
混凝土的碳化及鋼筋銹蝕
混凝土碳化及鋼筋銹蝕現(xiàn)象在結(jié)構(gòu)中非常普遍，是對(duì)鋼結(jié)構(gòu)和鋼筋混凝土結(jié)構(gòu)的損害造成的主要原因之一?；炷帘Ｗo(hù)層碳化或氯離子侵蝕引發(fā)的鋼筋銹蝕，潛伏期長(zhǎng)，病發(fā)初期沒(méi)有任何征兆，及至發(fā)現(xiàn)裂縫、混凝土保護(hù)層崩落等病害特征時(shí)，鋼筋銹蝕已經(jīng)處于加速期或破壞期。
（1）混凝土的碳化
混凝土的碳化是介質(zhì)與混凝土相互作用的一種很廣泛的形式，最典型的例子是大氣中的CO2與水泥水化物中的Ca(OH)2發(fā)生化學(xué)應(yīng)而引起碳酸鈣沉析而降低混凝土性能的耐久性。由于碳化降低了混凝土孔隙液體的pH 值( 碳化后pH 值為8 ～ 10) ，一旦碳化達(dá)到鋼筋表面，這將使混凝土失去對(duì)鋼筋的保護(hù)作用，鋼筋的鈍化保護(hù)膜開(kāi)始被溶解，如有水和空氣存在，混凝土中的鋼筋就開(kāi)始銹蝕。
（2）混凝土結(jié)構(gòu)中鋼筋的銹蝕
鋼筋的銹蝕過(guò)程是一個(gè)電化學(xué)腐蝕過(guò)程，是由鐵與電介質(zhì)溶液接觸形成大量的微腐蝕電池所引起的。當(dāng)電介質(zhì)溶液的pH 值小于4時(shí)，腐蝕表現(xiàn)為酸蝕;而pH 值為4～10時(shí)，腐蝕即為銹蝕; 當(dāng)pH 值大于10 時(shí)，鋼筋表面開(kāi)始生成一層溶解度很小的氧化保護(hù)膜( 鈍化膜) 這時(shí)腐蝕的速度就很低了;當(dāng)pH 值接近12 時(shí)，這層保護(hù)膜變得非常致密穩(wěn)定，使陽(yáng)極反應(yīng)難以進(jìn)行，銹蝕停止?；炷了犷?lèi)水泥在凝結(jié)硬化時(shí)，大量生成得Ca(OH)2以及水泥中含有的硝、鉀、氧化物等能使混凝土中的溶液呈現(xiàn)高堿性。其pH 值可達(dá)到12.5～ 13.5，因此處于混凝土中 的鋼筋會(huì)發(fā)生鈍化，如果外包混凝土層不發(fā)生破壞，鋼筋是不會(huì)發(fā)生銹蝕的。
氯離子的侵蝕
氯鹽不僅通過(guò)對(duì)鋼筋的銹蝕作用而導(dǎo)致鋼筋混凝土結(jié)構(gòu)的破壞，對(duì)結(jié)構(gòu)混凝土也有一定的破壞作用，如鹽結(jié)晶腐蝕、加速凍融破壞及激發(fā)堿集料反應(yīng)等。在氯離子侵蝕環(huán)境下，結(jié)構(gòu)周?chē)h(huán)境中氯離子的含量一般較高，對(duì)結(jié)構(gòu)混凝土中的鋼筋易造成嚴(yán)重蝕損傷。
氯離子本身雖然并不構(gòu)成腐蝕產(chǎn)物，在腐蝕中也不消耗，但為整個(gè)腐蝕過(guò)程的進(jìn)行起到了加速催化的作用。應(yīng)該注意的是，在混凝土結(jié)構(gòu)中常見(jiàn)的由氯離子所引起的鋼筋腐蝕主要是局部的坑蝕，這主要是由于氯離子一般首先在較小區(qū)域的鋼筋表面破壞鈍化膜，形成小陽(yáng)極，與大部分表面鈍化膜完好的鋼筋區(qū)域———即大陰極問(wèn)形成腐蝕電偶，使坑蝕的發(fā)展加速。

橋梁裂縫修補(bǔ)依據(jù)：1《混凝土結(jié)構(gòu)加固設(shè)計(jì)規(guī)范》GB50367-20132《城市橋梁養(yǎng)護(hù)技術(shù)規(guī)范》CJJ99-20033《市政橋梁工程質(zhì)量檢測(cè)評(píng)定標(biāo)準(zhǔn)》CJJ2-20084《公路橋涵施工技術(shù)規(guī)范》JTGTF50-2011 橋梁裂縫出現(xiàn)的原因：《混凝土裂縫的原因 大全》，這篇文章，總結(jié)了既有的混凝土裂縫出現(xiàn)的原因，總結(jié)的很全面，每一點(diǎn)都做了深入的剖析。 橋梁裂縫修補(bǔ)的主要措施：裂縫修補(bǔ)與加固同在1、裂縫表面封閉

<<  返回列表
